車載氣瓶檢測線 氣瓶檢測設備液壓泵
一、 氣瓶檢測設備檢測范圍
適用于公稱工作壓力≤25Mpa，公稱容積為（30L-150L）的壓縮天然氣（CNG）、鋼質內襯環向纏繞復合氣瓶（以下簡稱纏繞瓶）的定期檢驗。
Ø 鋼制CNG氣瓶技術參數
＊?dú)馄客鈴剑?00—426 mm
＊?dú)馄块L度：680—2200 mm
＊?dú)馄恐亓浚翰淮笥?50Kg
Ø 氣瓶外形：形式A（收底）、形式B（凹底）、形式C（兩頭瓶）
二、 設備使用環境及安全防護
Ø 設備使用環境
工作環境溫度：0℃ ～ ＋40℃
工作環境濕度：≤85％
工作電壓： 380V～±10％，（三相四線）
工作現場無大量粉塵、易燃、腐蝕性氣體
在以上工作環境下，檢測線的各種設備均能正常工作安全防護。
該條氣瓶檢測線設備嚴格按國家專業標準設計、制造，無環境污染，各項電氣絕緣性能在出廠前均通過嚴格檢測，符合相關標準。
三、 主要技術要求
Ø 檢測線各設備的設計、制造應符合以下標準：
DB37 汽車用壓縮天然鋼質內忖環向纏繞氣瓶定期檢驗與評定
GB7144 氣瓶顏色標志
GB8335 氣瓶專用螺紋
GB/T8336 氣瓶專用螺紋量規
GB/T9251-1997 氣瓶水壓實驗方法
GB 12135-1999 氣瓶定期檢驗站技術條件
GB/T12137-1989 氣瓶氣密性實驗方法
GB15382-1994 氣瓶閥通用技術條件
GB17258-1998 汽車用壓縮天然氣鋼瓶
GB17926-1999 車用壓縮天然氣瓶閥
GB19533-2004 汽車用壓縮天然氣鋼瓶定期檢驗與評定
JB4730 壓力容器無損檢測
質技監局鍋發2000年12月250號文《氣瓶安全監察規程》
Ø 檢測線總體性能主要要求
＊檢測線布局合理，流暢，能夠按相應標準完成各項目的檢測。
＊檢測線具有一定的自動化，機械化能力。確保降低勞動強度，提高檢測效率，保證檢測質量和安全。
＊檢測線各設備都應操作簡便，維護方便，動作安全可靠，符合人體工程要求。
＊能夠?qū)z測數據進行自動采集和處理，實現計算機控制，具有較高的信息化處理能力。
＊合理利用新技術和新工藝，實現節能除噪，循環利用，環保排放，安全可靠。

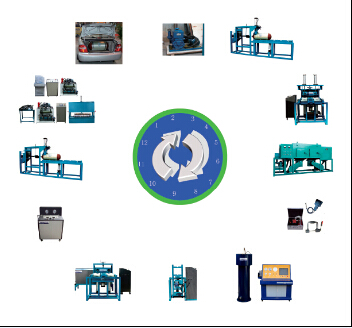

四、 氣瓶檢測線工藝流程
來瓶登記→氣瓶上檢測線→氮?dú)庵脫Q→卸瓶閥→內部清洗→(除銹)外觀檢查、壁厚測定、音響檢查、瓶口螺紋檢查、內部檢查→外測法試壓→外觀復檢→翻轉倒水→內部干燥→瓶閥校驗、裝瓶閥→氣密性試驗→抽真空充氮→氣瓶下檢測線 （見流程圖）
五、 工藝流程及設備操作使用說明
1 來瓶登記
Ø 檢驗準備
1) 接收送檢氣瓶時，應在送檢者在場情況下，進行查收。
2) 檢驗人員應查閱纏繞氣瓶制造商所提供的相關資料，包括氣瓶使用說明書、合格證等。
查閱使用登記證及檢驗記錄。
3) 逐只檢查登記纏繞氣瓶制造標志和檢驗標志。登記內容包括國別、制造單位名稱（代碼）、氣瓶編號、出廠年月、公稱工作壓力、水壓試驗壓力、公稱容積、實際重量、瓶體（封頭）設計壁厚、上次檢驗日期、氣瓶所在車輛的車牌號。
4) 對未經特種設備安全監察部門認可的廠商制造的氣瓶及標志模糊不清或制造單位名稱（代碼）、氣瓶編號、出廠年月、公稱工作壓力不全又無據可查的氣瓶，登記后不予檢驗按報廢處理。
5) 對使用期超過5年的出租車用氣瓶及使用期超過10年的其他車輛用氣瓶，登記后不與檢驗，按報廢處理。
6) 氣瓶安裝車輛相關信息（氣瓶初始裝車日期、車輛標記號碼、氣瓶安裝單位等應由氣瓶使用單位提供）不清楚的氣瓶應報廢。
7) 檢驗人員應當驗證氣瓶是否僅用于貯存壓縮天然氣，否則隔離處理。
Ø 泄壓
在進行檢驗之前，應當先對氣瓶進行泄壓，并按照下列程序進行：
1) 泄壓時應當考慮回收排放的氣體，以避免排放的氣體污染環境。
2) 泄壓的場所應空曠開闊，通風良好，遠離火源和熱源，并符合消防和環境保護法規要求。
3) 泄壓之前氣瓶應當接地，使用3號銅線(如電池導線)將閥門與埋入地下2.5m以上的水管連接，以導除排放氣體而產生的靜電。
4) 泄壓時應緩慢開啟閥門，避免排氣口朝向任何人。通過聲音、肥皂泡或壓力表來確定氣體是否排空。
5) 對于閥門銹損或其它原因無法開啟的氣瓶，應做好標記單獨存放，待采取妥善方法進行處理。
