氣液增壓泵
G系列泵為單驅動頭單作用氣液增壓泵，驅動活塞直徑為160mm，使用氣壓 不大于8bar.該系列泵具有以下特點：
1：攜帶方便.因重量輕，非常適合于戶外作業。
2：無需用電.可用于易燃易爆等危險場所。
3：多種氣體驅動.壓縮空氣 氮?dú)獾绕渌栊詺怏w可作為驅動源。
4：流量大，輸出壓力高。
5：適用范圍廣.可用于液壓油 純水 化學溶劑和液態CO2等絕大部分液體。
6：使用便捷，維護簡單。
原理介紹
GD系列氣液增壓泵是以氣體為動力源的一種往復式柱塞泵，利用大面積活塞端的低壓氣體驅動面產生小面積活塞端的高壓液體，增壓比決定泵的最大輸出壓力。工作時，當驅動活塞向后運行時，將液體吸入泵內，此時入口處的單向閥打開，出口單向閥關閉；當活塞向前運行時，在液體一側會形成一定壓力，壓力會將入口處單向閥關閉，出口處單向閥打開，高壓液體就從出口處流出。液泵能夠?qū)崿F(xiàn)自動循環，當出口壓力升高時，泵會減速運行，并對活塞產生一定的阻力，當力平衡時，泵會自動停止運行，此時高壓活塞端壓力與液壓力達到平衡，活塞保持靜止，此時能量消耗最低，液體溫度不再增加，各部件停止工作。當出口壓力降低或氣體驅動壓力增加時，液泵會自動啟動運行。
氣液增壓泵產品特性
GD系列氣液增壓泵是由我公司自主研發的產品。其原理是利用大面積活塞的低氣壓轉換為小面積活塞的高液壓。

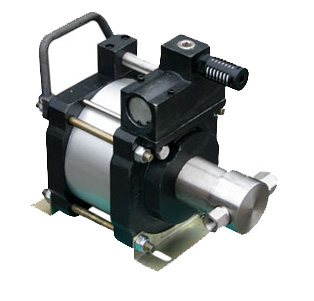

G系列氣液增壓泵
G系列氣液增壓泵采用單氣控非平衡氣體分配閥來實現泵的自動往復運動，泵體氣驅部分全部采用鋁合金制造，鋁合金零部件加工后經氧化處理成黑色，保證了產品的外型美觀及永不生銹。
接液部分材質根據介質不同選用碳鋼或不銹鋼，泵的全套密封件均為進口優質產品，從而保證了泵的性能。本系列驅動活塞直徑為160mm。
最大驅動氣壓為10bar，為了保證泵的壽命，建議使用氣壓≤8bar。
| 型號 |
增壓比 |
出口壓力 |
流量
L/min
|
接口尺寸 |
凈重
Kg
|
| bar |
psi |
驅動口 |
入口 |
出口 |
| G6 |
6:1 |
48 |
696 |
29.91 |
G1/2 |
NPT 1/2 |
NPT 1/2 |
12.7 |
| G10 |
10:1 |
80 |
1160 |
18.84 |
G1/2 |
NPT 1/2 |
NPT 1/2 |
12.7 |
| G16 |
16:1 |
128 |
1856 |
12.42 |
G1/2 |
NPT 1/2 |
NPT 1/2 |
12.7 |
| G28 |
28:1 |
224 |
3248 |
7.11 |
G1/2 |
NPT 1/2 |
NPT 3/8 |
12.2 |
| G40 |
40:1 |
320 |
4640 |
4.89 |
G1/2 |
NPT 1/2 |
NPT 3/8 |
12.2 |
| G64 |
64:1 |
512 |
7424 |
3.08 |
G1/2 |
NPT 1/2 |
NPT 3/8 |
12.2 |
| G80 |
80:1 |
640 |
9280 |
2.44 |
G1/2 |
NPT 1/2 |
NPT 3/8 |
12.2 |
| G100 |
100:1 |
800 |
11600 |
1.92 |
G1/2 |
NPT 1/2 |
NPT 3/8 |
12 |
| G130 |
130:1 |
1040 |
15080 |
1.47 |
G1/2 |
NPT 1/2 |
M14*1.5 |
12 |
| G175 |
175:1 |
1400 |
20300 |
1.14 |
G1/2 |
NPT 1/2 |
M14*1.5 |
12 |
| G255 |
255:1 |
2040 |
29580 |
0.75 |
G1/2 |
NPT 1/4 |
M14*1.5 |
12 |
| G400 |
400:1 |
3200 |
46400 |
0.48 |
G1/2 |
NPT 1/4 |
M14*1.5 |
12 |
*增壓比為驅動活塞面積/液壓柱塞面積
*出口壓力為空氣驅動壓力為8bar(116psi)時的靜態出口壓力(估算值及最大允許值)
*流量為在空氣驅動壓力為6bar(87psi)，出口壓力為0時液泵的近似流量
*液泵運行所需的最小驅動壓力為3bar(43.5psi)，依據特定的壓力比達到一定的輸出壓力
