 供應信息-法蘭球閥

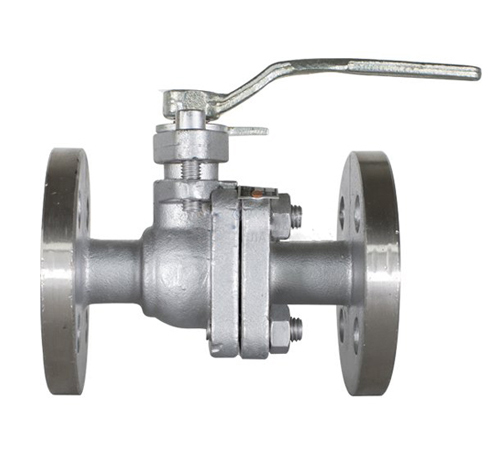

法蘭球閥

法蘭球閥
價格說明： 99999元/臺
在線詢盤

最小起訂： 1臺 聯系電話： 0311-83076118
所在地區： 河北 石家莊市 發布時間： 2021年5月6日
供貨能力： 10臺 有效時間： 2022年5月6日


法蘭球閥 　

法蘭球閥概述：

浮動式鑄鋼球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。鑄鋼球閥一般分為手柄鑄鋼球閥，氣動鑄鋼球閥，電動鑄鋼球閥，鑄鐵球閥，不銹鋼球閥，全銅球閥等。
球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。
    浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓電動球閥。

技術規范

設計標準Design Standard GB/T12237 API608
結構長度Face to Face GB/T12221 ASME16.10
法蘭尺寸 Flanged Size GB/T9113 JB/T79 ASME16.5
檢查與實驗Test＆Inspection JB/T9092 API598
注：系列閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。
尺寸及重量   PN1.6MPa CLASS 150 10K(JIS)

DN		 mm 15 20 25 32 40 50 65 80 100 125 150 200 250
NPS In 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10
150LB
法蘭Flange		 L 108 117 127 - 165 178 190 203 229 356 394 457 -
1.6MPa
法蘭Flange		 L 130 140 150 165 80 200 220 250 280 320 360 400 -
10K(JIS)
法蘭Flange		 L 108 117 127 - 165 178 190 203 229 365 394 457 533
對焊
Butt Welding		 L1 140 152 165 - 190 216 241 282 305 381 403 419 -
手動
Hand –
Operated		 H 59 63 75 - 95 107 142 152 178 252 272 342 -
W 130 130 160 - 230 230 350 400 500 750 750 900 -
Kg 2.3 3.0 4.5 - 7.0 9.5 15.0 19.0 33.0 58.0 93.0 1600 -
渦輪蝸
桿傳動
Worm Gear
Operated		 H - - - - - - - - - - 292 398 -
W - - - - - - - - - - 400 600 -
型號Type - - - - - - - - - - A B -
Kg - - - - - - - - - - 180 240 -
氣動
Air –
Operating		 H 200 204 257 - 264 340 370 389 594 646 646 781 -
H1 122 126 162 - 169 209 239 258 337 437 437 537 -
L1 326 326 347 - 420 426 426 590 523 610 610 885 -
L2 136 136 181 - 181 257 257 257 287 378 378 530 -
型號Type AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 -
Kg 6.1 6.3 8.1 - 14.1 16.6 38 42.1 53 95.3 105.2 207.8 -
電動
Electric
Driving		 H - - - - - 472 486 579 595 650 739 799 -
H1 - - - - - 377 391 484 500 500 589 649 -
W - - - - - 190 190 190 190 400 400 400 -
型號Type - - - - - Q60-1 Q60 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1
Kg - - - - - 23 25 60 75 97 162 226 -
