氣動法蘭球閥概述：
一、氣動法蘭球閥概述

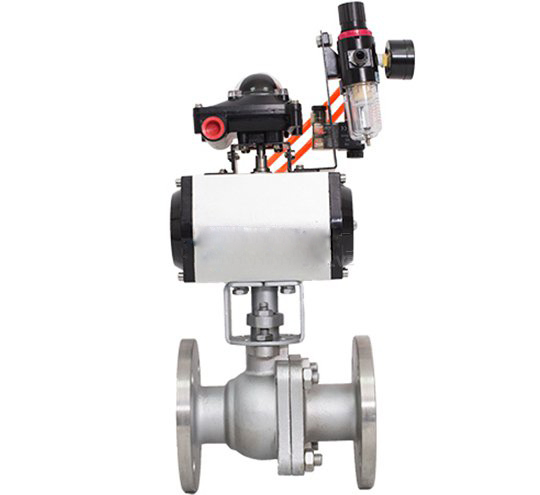

氣動法蘭球閥是 球閥配上氣動執行器。氣動執行器的執行開關相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。 氣動法蘭球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的， 即當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。
二、氣動法蘭球閥現實作用
不銹鋼氣動球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成各種規格，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
氣動法蘭球閥在管路中主要用來做切斷、分配和改變介質的流動方向。氣動球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
1. 流體阻力小，其阻力系數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4. 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5. 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6. 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7. 適用范圍廣，氣動三片式球閥已廣泛應用于石油、化工、冶金，電力、造紙、醫藥，等。
三、氣動法蘭球閥安裝
1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2)、安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能)，合格后方可上線安裝(接線按電動執行機構線路圖)。
3)、準備與管道連接前，須沖洗和干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。
4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.
5)、本類閥應安裝在管道的水平方向或垂直方向。
6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
四、氣動法蘭球閥操作和使用
1)、操作前須確認管路和閥已被沖洗過。
2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。
3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態;指示箭頭與管線垂直時，閥門為關閉狀態。
五、氣動法蘭球閥主要性能規范
公稱通徑DN（mm）
|
15-250
|
公稱壓力PN（MPa)
|
1.6
|
公稱壓力PS（MPa)
|
強度試驗
|
2.4
|
密封試驗
|
1.76
|
材料\材料代號
|
C
|
P
|
R
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
蝶板
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
密封圈
|
增強聚四氟乙烯 對位聚苯
|
填料
|
聚四氟乙烯 柔性石墨
|
適用工況
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
適用溫度
|
-28℃～300℃
|
執行器
|
型號
|
BAW系列、GT系列、SW系列
|
氣源壓力
|
0.4-0.7Mpa
|
六、氣動法蘭球閥主要尺寸及執行器配置
公稱通徑DN(mm)
|
尺寸 |
執行器型號 |
|---|
| L |
D |
D1 |
D2 |
b |
f |
n-Φd |
|---|
15
|
130
|
95
|
65
|
45
|
14
|
2
|
4-14
|
AT32
|
20
|
140
|
105
|
75
|
55
|
14
|
4-14
|
AT50
|
25
|
150
|
115
|
85
|
65
|
14
|
4-14
|
AT50
|
32
|
165
|
135
|
100
|
78
|
16
|
4-18
|
AT63
|
40
|
180
|
145
|
110
|
85
|
16
|
3
|
4-18
|
AT75
|
50
|
200
|
160
|
125
|
100
|
16
|
4-18
|
AT75
|
65
|
225
|
180
|
145
|
120
|
18
|
4-18
|
AT88
|
80
|
250
|
195
|
160
|
135
|
20
|
8-18
|
AT100
|
100
|
280
|
215
|
180
|
155
|
20
|
8-18
|
AT125
|
125
|
320
|
245
|
210
|
185
|
22
|
8-18
|
AT145
|
150
|
360
|
280
|
240
|
210
|
24
|
8-23
|
AT160
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
AT190
|
250
|
533
|
405
|
335
|
320
|
30
|
12-25
|
AT240
|
