龍門焊技術參數：
寬 度： 200—800mm 高度：200—1500mm 長度：15000mm
軌 距： 4000mm
軌 長： 18000mm（用戶自備）
焊接速度： 60—600 mm/min（無級可調）
機臺速度： 3000 mm/min
焊接位置： 平焊、船形焊
焊絲直徑： 3.2-5mm
焊藥回收機： 100kg×2
驅動方式： 雙邊驅動
電控系統： 交流變頻（無級調速）
電源： AC/380V/50HZ/三相四線
主機功率： 10.4KW
電焊功率： 90KW
裝機容量： 110KW

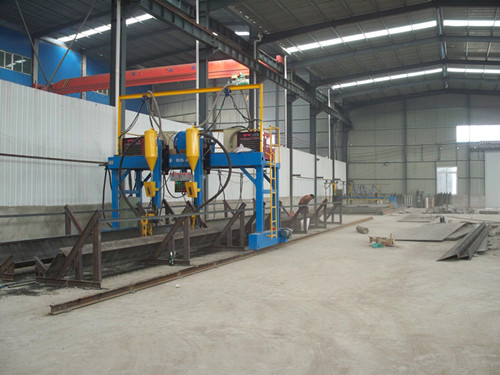

龍門焊性能特點
龍門焊是本公司根據H型鋼船形焊接的特殊性，結合多年研制工字鋼焊接裝備的技術經驗而開發成的，主要由龍門架、滑板機構、焊槍機械跟蹤裝置、焊機回收處理系統、氣動系統、電器控制系統及埋弧焊機等組成。
龍門架為本機的骨架部分，其剛性及強度經詳細計算，設計先進合理，主要機件焊后經過去應力處理，運行安全可靠，使用壽命長。行走機構分別由兩臺交流電機通過變頻控制實現雙邊同步驅動，鋼軌側面設有靠輪機構，保證了龍門架的運行速度平穩、安全。通過多組可調偏心靠輪與高精度矩型導軌實現了焊接機頭上下、左右平穩運行�；遄笥乙苿蛹昂副凵舷乱苿泳捎秒姍C減速器及齒輪齒條機構，以適應不同規格的型鋼焊接，且避免了采用氣缸傳動中間不能停止定位等現象，保證了運行平穩、可靠。配以H型鋼導弧架可進行H型鋼的船形焊接。該導弧架采用三軸機械跟蹤，上下跟蹤采用氣動及焊臂自重導向輪壓緊工件，左右旋轉為浮動式跟蹤，還設有焊槍微調機構，確保焊槍準確位置，避免常規產品的焊偏現象。
龍門焊設有自動焊劑回收處理系統。焊劑由焊劑斗經手閥流到待焊的焊縫上，保證正常焊接。回收管在焊嘴后面自動將焊劑回收入焊劑筒，經篩網自動篩選，去除已燒結的塊狀焊劑，并除去灰塵，可使用的焊劑再次進入焊劑筒，經手閥流進焊劑斗供循環使用。
龍門焊供貨范圍
機臺總成 含：門架、行走機構、橫向滑架機構。
焊接臺車 含：升縮柱、電機傳動機構、移動機構及其附件共兩組。
導弧裝置 含：焊槍、機械調整機構及送絲頭附件共兩組。
焊藥回收系統 含：100KG焊劑回收機、分離桶、料嘴等共兩套。
電控系統 含：控制箱、交流變頻雙邊驅動。
焊機 含：2套MZ－1000埋弧焊機
龍門焊需方提供：
托料架、掛線架（供方提供圖紙），24kg導軌，鐵膨脹螺栓，焊接電源地線及輸入線。
