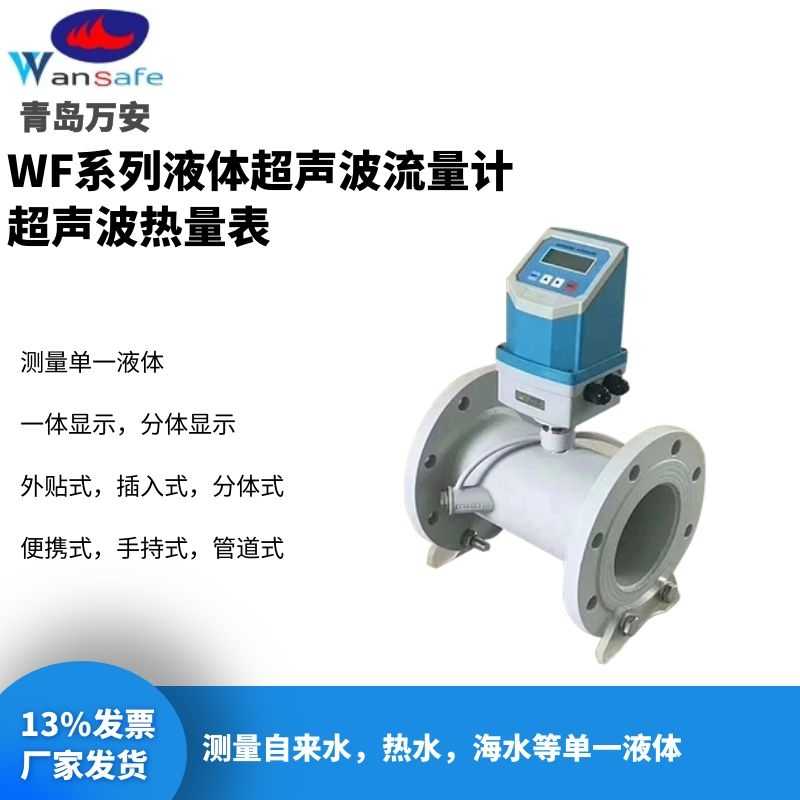

液體超聲波流量計，超聲波熱能表
液體超聲波管段式傳感器解決了外縛式傳感器和插入式傳感器安裝過程中由于管道不標準和人為安裝誤差而造成的測量精度下降的問題，真正達到了百分之一的測量精度。
標準管段式流量計工作穩定、精度高，材質為碳鋼或不銹鋼，可浸水工作。管段式傳感器需要停產安裝，管段為法蘭連接 ，適用于管徑DN10-DN1000mm。
管段式超聲波熱量表是在管段式超聲波流量計上加配一對PT100或PT1000溫度變送器從而實現熱量測量功能 ，具有工作穩定、精度高、耐高溫（≤160℃）、可浸水工作等特點。是未來超聲波熱量表的發展方向。
技術參數
|
|
|
標準管段式
|
適用主機
|
|
一體式、分體式、經濟型、流量模塊、水表
|
適用管徑
|
DN25-DN80
|
DN15-DN40
|
DN50-DN1000
|
材 質
|
不銹鋼
|
碳鋼（不銹鋼選購）
|
工作頻率
|
1MHz
|
連接方式
|
活接連接
|
法蘭連接
|
適用溫度
|
－40℃～160℃
|
標 定
|
整機在線標定
|
防護等級
|
IP68(可潛水工作，水深≤3米)
|
外形尺寸
|
見下表
|
公稱壓力
|
見下表
|
介質種類
|
水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
|
介質濁度
|
≤20000ppm且氣泡含量小
|
管道襯材
|
無
|
信號電纜
|
專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。
|
管道式超聲波流量計尺寸圖
