1.潛水電泵的介紹、用途

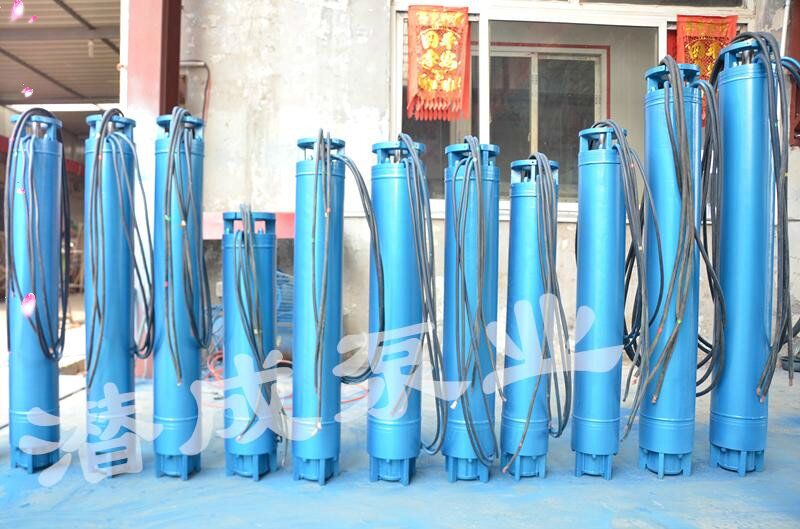

井用潛水電泵是由YQS型潛水三相異步電動機和QJ型潛水泵組成，泵頭是由多個葉輪組成也可稱為離心式多級潛水泵。是從深井中提水的重要設備，使用時整個潛水電泵機組完全浸入水中工作，把地下水提取到地表，廣泛用于從深井中提取生活用水；城市、工礦企業給排水，工業冷卻；農業排灌、園林噴灌；海水提升、填海造地真空預壓降水，潛熱水電泵還可用于地?zé)岬拈_發利用、溫泉洗浴、供暖系統等。
2、潛水電泵的主要特點
潛水電機、潛水泵為獨立分體設備，工作時通過聯軸器直接連為一體潛入水中，其特點為：無噪音、不污染水質、不需要泵房建筑，結構簡單緊湊、體積小、重量輕，安裝、使用、維護方便，效率高、運轉安全可靠等。）產品結構說明：
①、電機為充水濕式潛水三相異步電動機，電機腔內充滿潔凈清水，用于冷卻電機和潤滑軸承，電機底部的調節套用于調整由于電機溫升變化引起的機體內部水的脹縮壓差。
②為了防止井水中的砂粒進入電機內部，電機上端軸伸處裝有兩個油封，并安裝一甩砂環，組成防砂結構。
③為了防止啟動時水泵軸上竄，水泵軸和電機軸由聯軸器聯為一體，并在電機下部安裝上止推軸承。
④電機和水泵軸承的潤滑均為水潤滑。
⑤電機定子繞組采用優質耐水繞組線，并根據環境水溫的不同，采用不同耐高溫等級的繞組線。
⑥潛水泵為單吸多級立式離心泵。
⑦潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。
⑧高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。
