型 號：EG41J

口 徑：DN15-400

壓 力：0.1-10Mpa

連接形式：法蘭

結構形式：隔膜式

密封結構：軟密封、硬密封

可選驅動：手動、蝸輪、氣動、電動

材質可選：鑄鐵、鑄鋼、不銹鋼

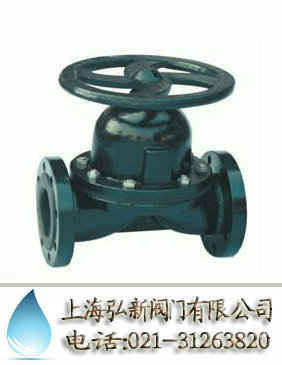

弘新生產的英標隔膜閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭，結構形式可選用隔膜式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN15-400mm，材質可選用鑄鐵、鑄鋼、不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配，如果您是非專業人士，歡迎您向本公司來電咨詢。本公司有專業技術人員為您服務！技術部電話：021-31263820

英標隔膜閥技術規范：

設計規范	結構長度	連接法蘭	試驗與檢驗	產品標識	供貨規范
BS 5156	BS 5156	BS 4504	BS 13927	BS 12220	BS 7928



英標隔膜閥主要零部件材料：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	PL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥桿	HT250	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	天然膠、丁基膠、PTFE(F4)、FEP(F46)
4	隔膜	橡膠、氟塑料
5	手輪	HT250



公稱壓力	通徑		L	D	D1	N-φd	F	H1	H2	D0	重量
	mm	inch
1.6	15	1/2	108	95	65	4-14	2	90	99	66	2
	20	3/4	117	105	75	4-14	2	93	103	66	3
	25	1	127	115	85	4-14	2	100	112	66	4
	32	11/4	146	140	100	4-18	2	127	144	96	6.5
	40	11/2	159	150	110	4-18	2	136	156	96	7.5
	50	2	190	165	125	4-18	2	151	177	96	10
1.0     0.6	65	21/2	216	185	145	4-18	2	183	213	165	16
	80	3	254	200	160	4-18	2	190	230	230	23.5
	100	4	305	220	180	8-18	2	242	285	280	34
	125	5	356	250	210	8-18	3	285	648	280	44
	150	6	406	285	240	8-22	3	353	431	368	67.5
	200	8	521	340	295	8-22	3	445	537	483	141.5
	250	10	635	395	350	12-22	5	598	734	500	229
0.4	300	12	749	445	400	12-22	5	689	778	560	321
	350	14	787	505	460	16-22	5	723	883	560	360
0.25	400	16	914	565	515	16-26	5	868	1078	640	584
